Filtr mocy czynnej SN APF SVG

Aktywny filtr mocy SN APF SVG fabryki Wzonpa został zaprojektowany do dynamicznego monitorowania, analizowania i kompensowania zniekształceń harmonicznych w czasie rzeczywistym, zapewniając stabilną i wydajną pracę sieci. Dzięki integracji inteligentnego sterowania DSP i technologii inwertera IGBT, aktywny filtr mocy MV APF SVG zapewnia precyzyjny wtrysk prądu w celu eliminacji niepożądanych harmonicznych i poprawy wydajności systemu.

Zasada działania

Aktywny filtr mocy SN APF SVG wykorzystuje zewnętrzny przekładnik prądowy do wykrywania prądu obciążenia w czasie rzeczywistym. Dzięki szybkim obliczeniom DSP wyodrębniane są składowe harmoniczne i generowany jest odwrotny prąd kompensacyjny. Falownik wprowadza ten prąd z powrotem do sieci, zapewniając natychmiastową eliminację harmonicznych i korektę współczynnika mocy.

Podstawowe zalety

Wysoka sprawność ≥97%, znacznie zmniejszająca straty energii

Szybka reakcja <10 ms zapewnia korektę w czasie rzeczywistym

Nieograniczona praca równoległa zapewniająca elastyczną rozbudowę systemu

Kompensacja wielofunkcyjna: harmoniczne, moc bierna i niezrównoważenie

Inteligentne chłodzenie powietrzem o niskim poziomie hałasu <65dB

Zaawansowana ochrona, w tym przepięcie, zwarcie i awaria falownika

Aktywny filtr mocy SN APF SVG zapewnia stabilną pracę nawet w złożonych warunkach obciążenia.

Aplikacje

Aktywny filtr mocy SN APF SVG jest szeroko stosowany w:

Przemysłowe zakłady produkcyjne z obciążeniami nieliniowymi

Systemy energii odnawialnej, takie jak farmy wiatrowe i słoneczne

Centra danych wymagające stabilnej jakości napięcia

Przemysł metalurgiczny, górniczy i petrochemiczny

Duże budynki komercyjne i węzły komunikacyjne

Uwagi dotyczące konserwacji i obsługi

Regularna kontrola układów chłodzenia i połączeń przekładników prądowych zapewnia długoterminową stabilność. Kontrola zapylenia, monitorowanie oprogramowania sprzętowego i okresowa kalibracja parametrów pomagają utrzymać optymalną wydajność aktywnego filtra mocy MV APF SVG w trybie ciągłej pracy.

Przewaga konkurencyjna

W porównaniu z tradycyjnymi filtrami pasywnymi, aktywny filtr mocy MV APF SVG zapewnia kompensację adaptacyjną, a nie stałe filtrowanie. Reaguje dynamicznie na zmiany obciążenia, pozwala uniknąć ryzyka rezonansu, obsługuje tłumienie wielu harmonicznych (>97%) oraz zapewnia wyższą precyzję i skalowalność, co czyni go bardziej niezawodną inwestycją długoterminową.

Główne parametry techniczne

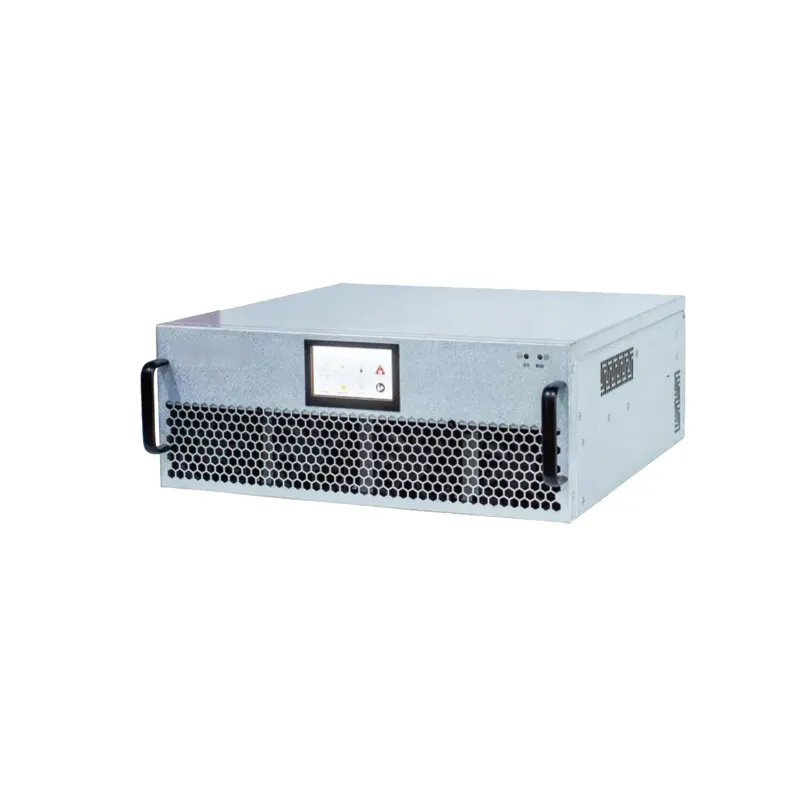

Pokaz produktu
